Budowa silnika samochodowego: Poznaj serce Twojego auta!

Silnik samochodowy to prawdziwe arcydzieło inżynierii, złożony mechanizm, który zamienia energię chemiczną paliwa w ruch, wprawiając w ruch nasze pojazdy. Ten artykuł to kompleksowy przewodnik, który rozłoży silnik na czynniki pierwsze, wyjaśniając działanie każdego komponentu. Zrozumienie jego budowy i zasad pracy jest fascynujące i niezwykle przydatne dla każdego kierowcy, niezależnie od poziomu wiedzy, pozwalając lepiej poznać i dbać o swoje auto.

Silnik samochodowy bez tajemnic: Co kryje się pod maską Twojego auta?

Zastanawiałeś się kiedyś, co tak naprawdę napędza Twój samochód? Pod maską kryje się skomplikowany, ale niezwykle sprytny mechanizm silnik spalinowy. To on, niczym serce, pompuje energię do całego pojazdu. Zapraszam Cię w podróż po jego wnętrzu, abyś mógł zrozumieć, jak z pozornie prostych elementów powstaje siła zdolna do przemieszczania ton metalu z zawrotnymi prędkościami.

Dlaczego zrozumienie budowy silnika jest ważne dla każdego kierowcy?

Jako Damian Stępień, zawsze powtarzam, że podstawowa wiedza o silniku to nie tylko ciekawostka, ale przede wszystkim praktyczne narzędzie. Pozwala ona lepiej zrozumieć, jak działa Twój samochód, co z kolei przekłada się na bardziej świadome użytkowanie. Dzięki temu szybciej rozpoznasz niepokojące objawy, podejmiesz lepsze decyzje serwisowe i będziesz miał większe poczucie kontroli nad pojazdem. W końcu, im lepiej znasz swoją maszynę, tym bezpieczniej i pewniej czujesz się za kierownicą.

Słownik dla początkujących: Cztery suwy, które napędzają świat

Cała magia silnika spalinowego dzieje się w cylindrach, gdzie paliwo jest spalane w czterech precyzyjnie zsynchronizowanych etapach, zwanych suwami. Wyobraź sobie, że silnik "oddycha" i "pracuje" w określonym rytmie:

• Suw ssania: To moment, kiedy silnik "bierze głęboki oddech". Tłok przesuwa się w dół, a zawór ssący otwiera się, wpuszczając do cylindra świeżą mieszankę paliwowo-powietrzną (w silnikach benzynowych) lub samo powietrze (w silnikach Diesla).
• Suw sprężania: Teraz silnik "wstrzymuje oddech". Zawory ssący i wydechowy są zamknięte, a tłok przesuwa się w górę, sprężając mieszankę lub powietrze. To kluczowy moment, bo sprężone paliwo jest znacznie bardziej podatne na zapłon, a sprężone powietrze w Dieslu osiąga bardzo wysoką temperaturę.
• Suw pracy (spalania): To "eksplozja mocy"! W silniku benzynowym świeca zapłonowa wytwarza iskrę, która zapala sprężoną mieszankę. W silniku Diesla paliwo jest wtryskiwane do gorącego, sprężonego powietrza i ulega samozapłonowi. Gwałtowne rozprężanie się gazów popycha tłok z ogromną siłą w dół, generując energię.
• Suw wydechu: Silnik "wydmuchuje zużyte powietrze". Tłok ponownie przesuwa się w górę, a zawór wydechowy otwiera się, wypychając spaliny z cylindra do układu wydechowego.

Te cztery suwy powtarzają się w każdym cylindrze tysiące razy na minutę, tworząc ciągły cykl, który napędza Twój samochód.

Fundament i szkielet: Nieruchome elementy, bez których silnik by nie istniał

Zanim przejdziemy do ruchomych części, które generują moc, musimy zrozumieć, że każdy silnik potrzebuje solidnych podstaw. Nieruchome elementy stanowią szkielet, na którym opiera się cała konstrukcja, zapewniając stabilność i precyzję działania. Bez nich, nawet najbardziej zaawansowane komponenty nie byłyby w stanie funkcjonować.

Blok silnika: Serce konstrukcji, w którym wszystko się zaczyna

Blok silnika, często nazywany kadłubem, to dosłownie kręgosłup całej jednostki napędowej. To w nim osadzone są cylindry, w których poruszają się tłoki. Z mojego doświadczenia wiem, że jakość wykonania bloku jest kluczowa dla trwałości silnika. Najczęściej wykonuje się go z wytrzymałego żeliwa lub lżejszych stopów aluminium, co pozwala na redukcję masy pojazdu. W jego wnętrzu znajdują się również skomplikowane sieci kanałów, którymi przepływa olej silnikowy i płyn chłodzący, zapewniając odpowiednie smarowanie i utrzymanie temperatury.

Głowica: Centrum dowodzenia przepływem powietrza i spalin

Głowica silnika to element, który zamyka cylindry od góry. To prawdziwe centrum dowodzenia, jeśli chodzi o przepływ gazów. W niej znajdują się gniazda zaworowe, a także, w zależności od konstrukcji, świece zapłonowe (w silnikach benzynowych) lub żarowe (w silnikach Diesla) oraz wtryskiwacze paliwa. W głowicy osadzone są również wałki rozrządu, które precyzyjnie sterują otwieraniem i zamykaniem zaworów. To właśnie tutaj, w komorze spalania, dochodzi do zapłonu mieszanki i uwolnienia energii.

Miska olejowa: Cichy strażnik życiodajnego smarowania

Miska olejowa to, jak sama nazwa wskazuje, zbiornik na olej silnikowy, przykręcony od spodu do bloku silnika. Jej rola jest nie do przecenienia to w niej gromadzi się olej, który jest następnie pompowany do wszystkich ruchomych części silnika. Można ją porównać do cichego strażnika, który dba o to, by silnik był zawsze odpowiednio nasmarowany, co jest absolutnie kluczowe dla jego żywotności.

Mechaniczne serce w ruchu: Układ korbowo-tłokowy w akcji

Jeśli nieruchome elementy stanowią fundament, to układ korbowo-tłokowy jest tym, co nadaje silnikowi życie i ruch. To tutaj energia powstała ze spalania paliwa jest przekształcana w użyteczną siłę mechaniczną, która ostatecznie napędza koła Twojego samochodu. To dynamiczne serce silnika, które nieustannie pracuje, abyś mógł ruszyć z miejsca.

Tłoki i pierścienie: Herkulesi znoszący potęgę eksplozji

Tłoki to prawdziwi Herkulesi silnika. Poruszają się posuwisto-zwrotnie w cylindrach, przyjmując na siebie całą siłę eksplozji mieszanki paliwowo-powietrznej. Ich zadaniem jest przekazanie tej energii dalej, do korbowodów. Co jednak równie ważne, każdy tłok jest wyposażony w pierścienie tłokowe. Te małe, ale niezwykle ważne elementy pełnią podwójną funkcję: pierścienie uszczelniające zapewniają szczelność komory spalania, zapobiegając ucieczce gazów i utrzymując wysokie ciśnienie, natomiast pierścienie zgarniające olej usuwają nadmiar oleju ze ścianek cylindra, zapobiegając jego spalaniu i minimalizując zużycie.

Korbowody: Kluczowe łączniki zamieniające siłę w ruch

Korbowody to nic innego jak solidne łączniki, które spajają tłoki z wałem korbowym. Ich zadaniem jest przenoszenie siły z poruszających się tłoków na wał korbowy, zamieniając ruch posuwisto-zwrotny w ruch obrotowy. Muszą być niezwykle wytrzymałe, aby sprostać ogromnym obciążeniom dynamicznym, jakie powstają podczas pracy silnika.

Wał korbowy: Jak ruch posuwisty staje się obrotowym?

Wał korbowy to centralny element układu korbowo-tłokowego i można go uznać za główny wał napędowy silnika. To on, dzięki specjalnym wykorbieniom, zamienia ruch posuwisto-zwrotny tłoków, przekazywany przez korbowody, w ruch obrotowy. Ten obrotowy ruch jest następnie przekazywany do skrzyni biegów i dalej na koła, napędzając samochód. Precyzja wykonania i wyważenia wału korbowego jest absolutnie kluczowa dla płynnej i efektywnej pracy silnika.

Układ nerwowy silnika: Jak rozrząd steruje pracą zaworów?

Jeśli silnik ma być efektywny, musi "oddychać" w odpowiednim momencie. Za tę precyzyjną koordynację odpowiada układ rozrządu prawdziwy układ nerwowy silnika. To on decyduje, kiedy zawory otworzą się i zamkną, wpuszczając świeżą mieszankę i wypuszczając spaliny, co jest kluczowe dla optymalnego spalania i wydajności.

Wałek rozrządu: Mózg operacji otwierania i zamykania

Wałek rozrządu to element, który bezpośrednio steruje pracą zaworów. Wyposażony jest w specjalne krzywki, które, obracając się, naciskają na popychacze, otwierając i zamykając zawory w ściśle określonym momencie. Jego precyzyjne działanie jest niezbędne do synchronizacji otwierania i zamykania zaworów z ruchem tłoków, zapewniając optymalne napełnianie cylindrów i opróżnianie ich ze spalin. W nowoczesnych silnikach często spotykamy dwa wałki rozrządu (DOHC Dual OverHead Camshaft), po jednym dla zaworów ssących i wydechowych, co pozwala na jeszcze większą precyzję sterowania.

Pasek czy łańcuch? Cicha wojna o napęd rozrządu

Wałek rozrządu musi być napędzany w idealnej synchronizacji z wałem korbowym. Do tego celu stosuje się dwa główne rozwiązania: pasek rozrządu lub łańcuch rozrządu. Pasek rozrządu jest zazwyczaj cichszy i lżejszy, ale wymaga regularnej wymiany (zazwyczaj co 60-120 tys. km), ponieważ jest elementem eksploatacyjnym. Zerwanie paska może prowadzić do poważnych uszkodzeń silnika. Z kolei łańcuch rozrządu jest znacznie trwalszy i teoretycznie powinien wytrzymać całe życie silnika, jednak może być głośniejszy, a jego ewentualna wymiana jest znacznie droższa i bardziej skomplikowana. Wybór między nimi to często kompromis między kosztem, trwałością i kulturą pracy silnika.

Zawory ssące i wydechowe: Precyzyjne wrota dla mieszanki i spalin

Zawory ssące i wydechowe to nic innego jak precyzyjne "wrota" do cylindrów. Zawory ssące otwierają się, aby wpuścić świeżą mieszankę paliwowo-powietrzną lub powietrze, natomiast zawory wydechowe otwierają się, by umożliwić usunięcie spalin po procesie spalania. Ich precyzyjne otwieranie i zamykanie w odpowiednich momentach, sterowane przez wałek rozrządu, jest fundamentalne dla efektywnego "oddychania" silnika i jego prawidłowej pracy. Nieszczelne zawory to spadek mocy i problemy z silnikiem.

Układy podtrzymujące życie: Krwiobieg i płuca Twojego silnika

Silnik, podobnie jak żywy organizm, potrzebuje szeregu układów podtrzymujących jego życie i zapewniających prawidłowe funkcjonowanie. To one dbają o to, by silnik był odpowiednio smarowany, chłodzony, zasilany paliwem i powietrzem, a także by pozbywał się szkodliwych spalin. Można je porównać do krwiobiegu, płuc i układu pokarmowego, bez których serce nie mogłoby bić.

Układ smarowania: Jak olej chroni silnik przed zatarciem?

Układ smarowania to prawdziwy "krwiobieg" silnika. Jego głównym zadaniem jest dostarczanie oleju do wszystkich ruchomych części, aby minimalizować tarcie i zapobiegać ich zużyciu oraz zatarciu. Ale to nie wszystko! Olej pełni również funkcję chłodzącą, odprowadzając ciepło z najbardziej obciążonych termicznie elementów, a także oczyszczającą, zbierając zanieczyszczenia. Kluczowe elementy to pompa oleju, która tłoczy olej pod ciśnieniem, filtr oleju, który usuwa zanieczyszczenia, oraz sieć kanałów olejowych rozprowadzających olej po całym silniku.

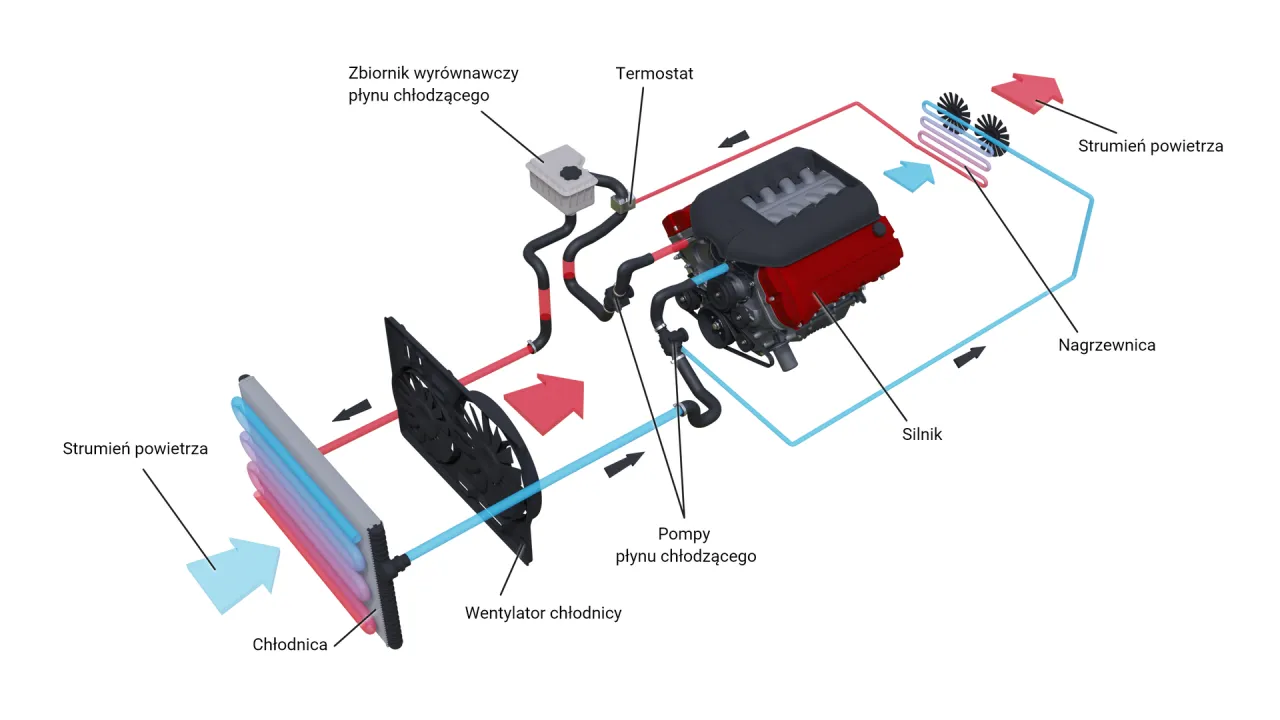

Układ chłodzenia: Sposób na walkę z piekielnymi temperaturami

Podczas pracy silnika w komorze spalania panują ekstremalnie wysokie temperatury. Bez efektywnego układu chłodzenia silnik szybko by się przegrzał i uległ zniszczeniu. Układ chłodzenia, zazwyczaj oparty na płynie chłodzącym, dba o utrzymanie optymalnej temperatury pracy silnika, co jest kluczowe zarówno dla jego wydajności, jak i trwałości. Składa się z chłodnicy, pompy wody, termostatu i sieci przewodów, które rozprowadzają płyn chłodzący po całym silniku, a następnie oddają ciepło do atmosfery.

Układ zasilania i dolotowy: Jak powstaje idealna mieszanka paliwowo-powietrzna?

Aby silnik mógł pracować, potrzebuje paliwa i powietrza w odpowiednich proporcjach czyli mieszanki paliwowo-powietrznej. Układ zasilania (paliwowy) odpowiada za dostarczenie paliwa z baku do cylindrów. Składa się ze zbiornika paliwa, pompy paliwa, która tłoczy paliwo pod ciśnieniem, oraz wtryskiwaczy (lub gaźnika w starszych konstrukcjach), które rozpylają paliwo do cylindrów lub kolektora dolotowego. Równocześnie, układ dolotowy dostarcza czyste powietrze, przepuszczone przez filtr powietrza, do silnika. Precyzja w tworzeniu tej mieszanki jest kluczowa dla efektywności spalania i niskiej emisji spalin.

Układ wydechowy: Nie tylko rura, czyli droga spalin na zewnątrz

Układ wydechowy to znacznie więcej niż tylko "rura" odprowadzająca spaliny. Jego główną funkcją jest oczywiście bezpieczne usunięcie gorących i toksycznych gazów spalinowych z silnika. Jednak pełni on również inne, równie ważne role: redukuje hałas generowany przez spalanie paliwa oraz, dzięki zastosowaniu katalizatora, oczyszcza spaliny z wielu szkodliwych substancji, zanim trafią one do atmosfery. W nowoczesnych samochodach często spotkamy również filtry cząstek stałych (DPF/GPF), które dodatkowo wyłapują szkodliwe cząstki stałe.

Benzyna kontra Diesel: Dwa światy, jedna zasada kluczowe różnice w budowie

Mimo że zarówno silniki benzynowe, jak i Diesla działają na zasadzie spalania wewnętrznego i wykorzystują cztery suwy, to pod maską kryją się między nimi fundamentalne różnice konstrukcyjne. Te odmienne podejścia do zapłonu paliwa skutkują różnicami w charakterystyce pracy, budowie i zastosowaniu.

Iskra czy ciśnienie? Tajemnica zapłonu w obu typach silników

Kluczowa różnica między silnikiem benzynowym a Diesla leży w sposobie zapłonu mieszanki paliwowo-powietrznej. W silniku benzynowym, po sprężeniu mieszanki, do cylindra trafia iskra ze świecy zapłonowej, która inicjuje proces spalania. To kontrolowany zapłon zewnętrzny. Natomiast w silniku Diesla nie ma świec zapłonowych. Powietrze jest sprężane do znacznie wyższego ciśnienia, co powoduje jego silne nagrzanie. W odpowiednim momencie do tego gorącego powietrza wtryskiwany jest olej napędowy, który ulega samozapłonowi pod wpływem wysokiej temperatury i ciśnienia. To zapłon samoczynny.

Świeca zapłonowa vs. świeca żarowa: Co je różni i do czego służą?

Z uwagi na odmienne metody zapłonu, oba typy silników wykorzystują różne rodzaje świec. W silnikach benzynowych znajdziemy świece zapłonowe, które, jak już wspomniałem, generują iskrę elektryczną do zapłonu mieszanki. W silnikach Diesla natomiast, zwłaszcza w niskich temperaturach, do rozruchu potrzebne są świece żarowe. Ich zadaniem jest podgrzanie komory spalania i powietrza w cylindrze, aby ułatwić samozapłon oleju napędowego w zimnym silniku. Bez nich, w mroźne dni, rozruch Diesla byłby praktycznie niemożliwy.

Przeczytaj również: Rozładowuje się akumulator? Znajdź "złodzieja prądu" sam!

Dlaczego silnik Diesla jest zazwyczaj cięższy i głośniejszy?

Różnice w sposobie zapłonu mają bezpośrednie przełożenie na konstrukcję silników. Ponieważ w silniku Diesla dochodzi do samozapłonu przy znacznie wyższych ciśnieniach i temperaturach niż w silniku benzynowym, jego konstrukcja musi być znacznie solidniejsza i bardziej wytrzymała. Oznacza to grubsze ścianki bloku, mocniejsze korbowody i wał korbowy, co naturalnie przekłada się na większą masę całej jednostki. Ta zwiększona wytrzymałość, choć zapewnia długowieczność, często wiąże się również z większym poziomem hałasu i wibracji podczas pracy, co jest charakterystyczną cechą wielu silników wysokoprężnych.

Wszystko w jednym: Jak te wszystkie elementy tworzą działającą całość?

Jak widzisz, silnik samochodowy to fascynująca orkiestra precyzyjnie współpracujących ze sobą elementów. Od solidnego bloku silnika, przez dynamiczny układ korbowo-tłokowy, aż po inteligentny układ rozrządu i życiodajne układy pomocnicze każdy komponent ma swoją niezastąpioną rolę. To właśnie ich synchronizacja, krok po kroku, w cyklu czterech suwów, pozwala na przekształcenie energii chemicznej paliwa w energię mechaniczną, która napędza Twój pojazd. Ta inżynieryjna precyzja, widoczna w każdym detalu, sprawia, że silnik jest jednym z najbardziej złożonych i efektywnych mechanizmów stworzonych przez człowieka.

Zrozumienie tej złożonej maszynerii to nie tylko poszerzenie wiedzy, ale także większa świadomość i pewność siebie za kierownicą. Wierzę, że ta podróż po wnętrzu silnika pomogła Ci docenić inżynierię stojącą za każdym kilometrem Twojej podróży i zachęciła do dalszego zgłębiania tajników motoryzacji. W końcu, im lepiej znamy nasze maszyny, tym lepiej możemy o nie dbać i czerpać z nich pełnię możliwości.
